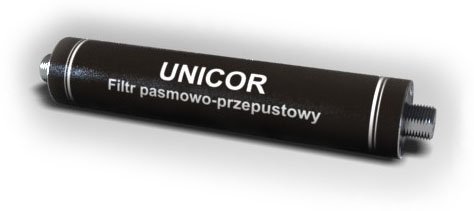

- filtr pasmowo-przepustowy FPP.
- impedancja 75ohm.
- filtry pasmowo-przepustowe przepuszczają sygnały
pomiędzy dwoma określonymi częstotliwościami fL
i fH.
- pasmo zaporowe o tłumieniu -60dB.
- filtry projektowane komputerowo, pasywne LC
- obudowa mosiężna, rurkowa, pokryta galwanicznie
niklem.
- każdy filtr strojony analizatorem widma.
- wymiary rurki zależne od nachylenia zbocza i
stopnia skomplikowania układu ø22x108mm lub ø22x78mm.

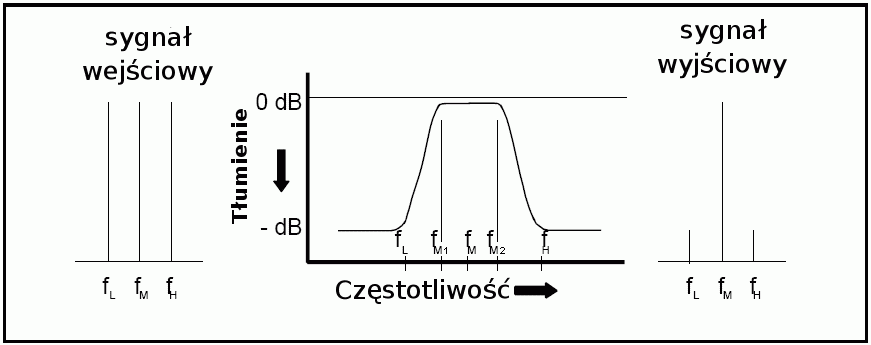

- przy zamówieniu należy podawać wartości:
fL, fM1, fM2 i
fH wg rysunku..
- kolor naklejki: fioletowy lub czarny.
|
oznaczenia:
FPP-fM1-fM2 -filtry
pasmowo-przepustowe fM1 - fM2MHz, tłumienie w paśmie zaporowym -60dB
FPP-fM1-fM2 +
FM -filtry
pasmowo-przepustowe fM1 - fM2MHz, dodatkowo
przepuszcza pasmo FM (0-108MHz), tłumienie w paśmie zaporowym -60dBkowego przepuszczania dowolnego pasma np:
radio 0-108MHz
FK-chx -filtry kanałowe
na dowolny kanał chx (S01-K69), tłumienie w paśmie zaporowym -60dB
|
