Kabel RG6 tri-shield CU

Kabel RG6 trishield


  • Kabel RG6 TRI-SHIELD.
  • Opis na kablu: UNICOR RG6-U tri-shield copper coaxial cable 75Ohm super quality iso 9001:2008 certified.
  • Drut miedziany CU, średnica 1.02mm.
  • Dielektryk: spieniona pianka PE, średnica 4.57mm, koncentryczność ok. 97%
  • Ekran1: przyklejona folia aluminiowa.
  • Ekran2: oplot aluminiowy 4*16*0.15mm 64%.
  • Ekran3: obustronna folia aluminiowa.
  • Płaszcz: Biały PVC, odporny na UV, średnica 7.06 +/-0.05mm (ROHS).
  • Impedancja: 75±3ohm, średnio 76,84ohm, norma SCTE IPS TP 006.
  • Współczynnik propagacji: >85% (per ANSI/SCTE49 2002).
  • Pojemność falowa: 53.2pF/M (standard:53±3pF/M).
  • Tłumienie odbić: >20dB, 5MHZ-1000MHz (ANI/SCTE03 1997).
  • Zakres stosowania: -30~+70~.
  • Ekranowanie: >100dB, 30-1000MHz.
  • Opakowanie: Bęben 305m, waga 13,5kg netto.

Częstotliwość MHz

Tłumienie dB/100m max (@ 68°F (20°C)

10

1,9

50

4,8

100

6,4

200

9,6

400

12,3

700

17,1

900

19

1000

20,1

1300

22,9

1450

26,16

1800

27,7

2200

32,0

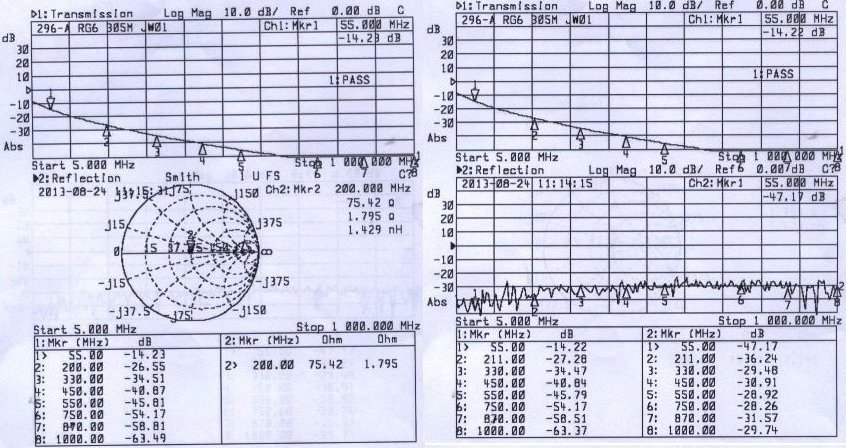

charakterystyka tłumienia i dopasowania kabla 305m

Kołowy wykres Smitha dopasowania do 75ohm (po lewej) i charakterystyka tłumienia i dopasowania (po prawej) dla rolki 305m
