Zwrotnica ZWR-1 udrażniająca kanał zwrotny<

zwrotnica ZWR-1 udrażniająca kanał zwrotny.
zastosowanie w sieciach, w których istnieją wzmacniacze budynkowe pracujące w paśmie 47-862MHz.
korpus 4-wyjściowy, pokryty galwanicznie niklem.

oznaczenia:

ZWR-1 - zwrotnica udrażniająca kanał zwrotny

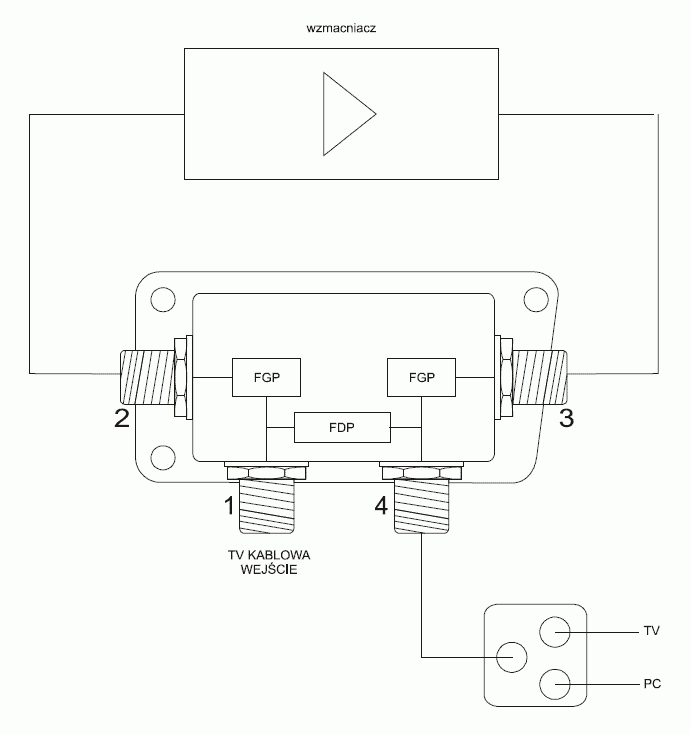

schemat:

1. wejście TV kablowej

2. wyjście na wzmacniacz

3. wejście ze wzmacniacza

4. wyjście na modem (downstream) i RTV, wejście modem (upstream)

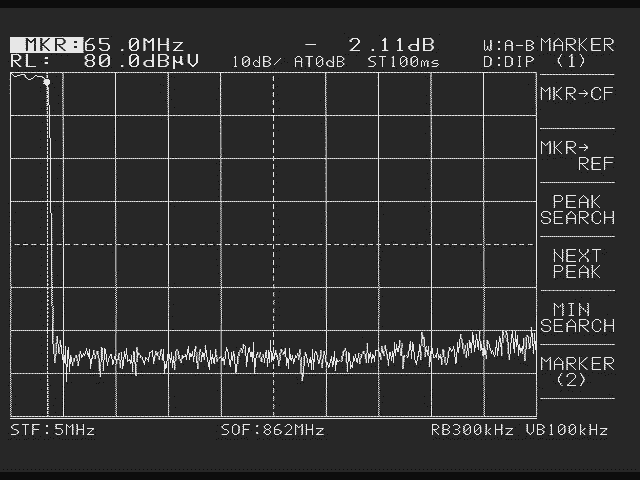

tłumienie sprzężenia między punktami 1 i 4

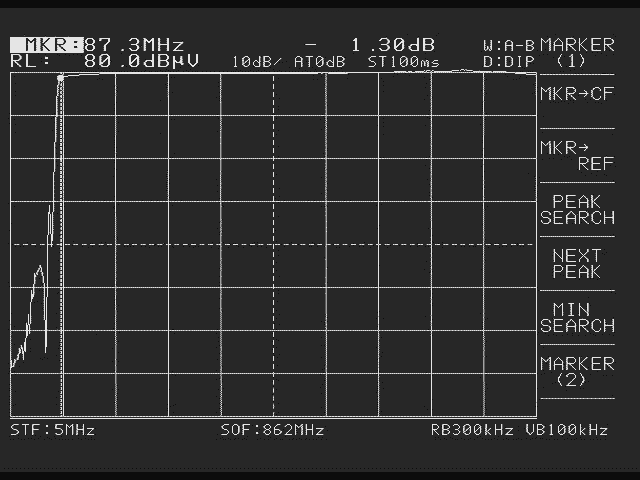

tłumienie sprzężenia między punktami 1 i 2 oraz 3 i 4

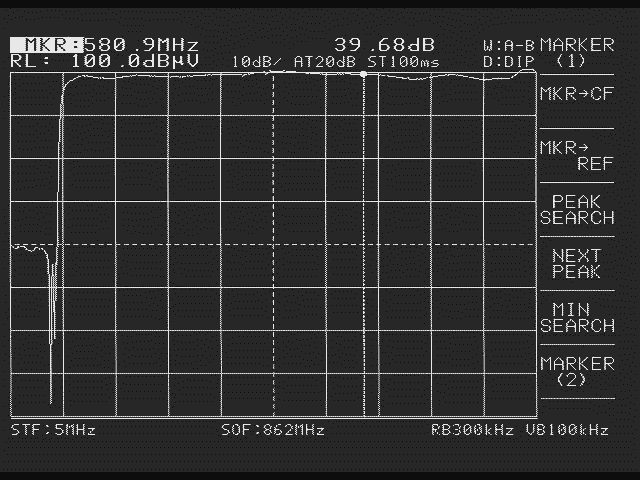

tłumienie sprzężenia między punktami 1 i 4 po podłączeniu wzmacniacza między punkty 2 i 3.

Do testów użyto wzmacniacz szerokopasmowy TELKOM-TELMOR typ WBX 819/36 o wzmocnieniu 36dB
